产品介绍:

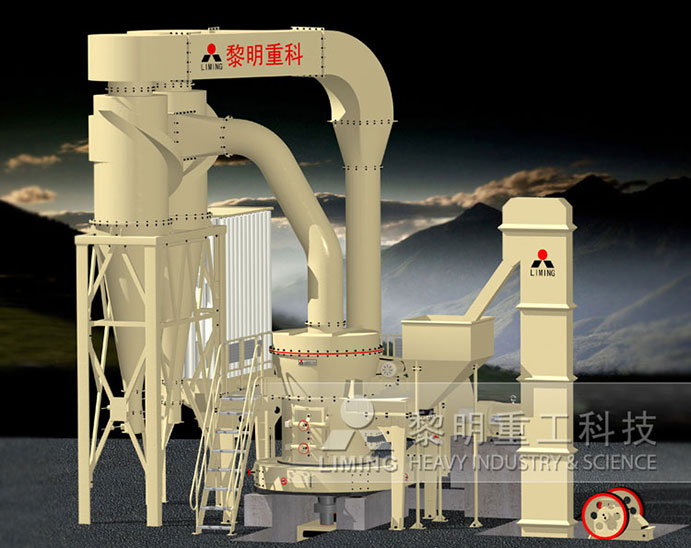

T130X加强超细磨粉机是我公司磨机专家在市场调研的基础上,并统计分析国内外大量磨机用户的使用情况与建议,在原专利产品TGM超压梯形磨粉机的基础上创新设计的一款新型磨粉机。
本产品适用于冶金、建材、化工、矿山等多领域物料的粉磨加工,可粉磨长石、方解石、滑石、重晶石、莹石、稀土、大理石、陶瓷、铝矾土、锰矿、铁矿、铜矿、磷矿石、氧化铁红、矿渣、水渣、活性炭、白云石、花岗岩、氧化铁黄、粉煤灰、烟煤、焦煤、褐煤、菱美砂、金矿、红泥、粘土、高岭土、焦炭、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石、流纹岩、浑绿岩、叶腊岩、叶岩、紫砂岩、迭岩石、玄武岩、石膏、石墨等,湿度在6%以下的各种非易燃易爆物料。
性能特点:
1、中机体与基座完全软连接,无刚性接触
避免了磨腔内的振动传给中机体和分析机,提高了分析精度。
2、基座采用高强度、防振裂的球墨铸铁
球墨铸铁兼具铸铁的减振性和铸钢的高强性,有良好的耐冲击性能。
3、采用国产仿德国弗兰德减速机
充分利用专业减速机厂家技术制造优势,提高了整机的稳定性。减速机与电机采用三角带传递动力,有利于过载保护。
4、主机、减速机采用弹性套柱销联轴器
避免了传统尼龙柱销易断的现象,提高了设备的可靠性。
5、分析机采用高密度叶片
能够提高选粉细度和产量。实践表明:在转速不变的情况下,提高叶片的密度可提高成品的细度。换言之,在同等细度情况下,高密度叶轮比低密度叶轮转速低,气流阻力减小,产量因而增加。同时,叶轮转盘采用全新结构,避免了“跑粗粉”现象。
6、分析机采用变频调速
比电磁调速节能,调速控制精确,过程控制机动性好,自动化程度高。
7、采用旁路集粉器
旁路集粉器有灰尘隔离室,能使含尘较多的部分气体通过旁路进入旋风下部,以减少粉尘由排风口逸出的机会。与一般集粉器相比,旁路集粉器压力损失小,集粉效率高,特别有利于收集一般集粉器难以收集的微粉颗粒。
8、设备布置采用同阻力方案
避免了两个集粉器出力不同,提高了集粉器的集粉效率,减少了内循环,提高了产量。
9、集粉器两出料口和除尘器出料口三口在同一条直线布置
便于物料的集中收集,减少劳动量,便于包装。
10、设置维修平台
使磨机维护更方便、更安全。
工作原理:
工作时,大块状物料经颚式破碎机破碎到所需粒度后,由斗式提升机将物料送至储料斗,再经振动给料机将物料均匀定量连续地送入主机磨室内进行研磨,粉磨后的粉子随风机气流上升,经分析机分级,符合细度的粉子随气流经管道进入旁路集粉器内,进行分离收集,最后由粉阀排出成品粉子。整个气流系统是负压密闭循环的,气流由旁路集粉器上端回风管吸入离心引风机,因而保证了生产现场的环保卫生。
